نوار انکودر – پایه انکودر – سنسور انکودر – گیره انکودر – Encoder Parts
- نوار انکودر
- 180LPI و 360LPI
- سنسور انکودر
- h9730 و h9740
- با سیم و بدون سیم
- پایه انکودر
- گیره انکودر
همگی در دو مدل درجه 1 و 2
محصولات مشابه
۷,۱۳۰,۰۰۰ تومان
۳,۰۱۰,۰۰۰ تومان
شروع از ۱,۶۲۰,۰۰۰ تومان
شروع از ۹۹۰,۰۰۰ تومان
فروش ویژه!
شروع از ۱,۳۶۰,۰۰۰ تومان
شروع از ۸۶۰,۰۰۰ تومان
۱۲,۹۴۰,۰۰۰ تومان
۱۸,۴۸۰,۰۰۰ تومان
توضیحات
📅 بهروزرسانی محتوا در: ۱۴۰۵/۰۳/۱۷
نوار انکودر چیست؟
نوار انکودر، که تو انگلیسی بهش میگن Encoder Strip، یه چیز شفاف و باریکه که روش خطها و نقشهایی داره. این خطها توسط سنسور انکودر خونده میشن و کارشون اینه که حرکت چرخشی موتور رو به حرکت صاف تبدیل کنن. یعنی نوار انکودر به دستگاهها کمک میکنه تا بفهمن قطعات مکانیکی کجا دارن حرکت میکنن و بر اساس اون، بازخورد مناسبی بدن.
تو دستگاههای چاپ، مثل دستگاه چاپ بنر، نوار انکودر خیلی مهمه چون دقت حرکت کریج چاپ رو حفظ میکنه. نوار انکودر مختلفی تو بازار هست که برای دستگاههای متفاوت با سنسورهای مختلف ساخته شدن. مواظبت و نگهداری درست از نوار انکودر خیلی مهمه، چون اگه آسیب ببینه، مثلاً اگه جوهر روش بریزه، میتونه بهش آسیب بزنه و دقت دستگاه رو پایین بیاره.
حالا این نوار انکودر یه چیز شفافه که روش خطوط ریزی داره و سنسور انکودر این خطوطو میخونه. وظیفهاش اینه که حرکت چرخشی موتور رو به حرکت رفت و برگشتی تبدیل کنه. اگه این نوار کثیف یا خراب بشه، روی کیفیت چاپ تاثیر میذاره و ممکنه چاپت کج و معوج بشه.
تو زبون انگلیسی به این فناوری RFID میگن که تو خیلی کارها استفاده میشه، مثل حمل و نقل و مدیریت داراییها. این سیستم به شرکتها کمک میکنه که اطلاعات رو خودکار جمعآوری کنن و فرصتهایی که تو کارشون پیش میاد رو سریع تشخیص بدن.
مثلاً تو کار چاپ، استفاده از RFID میتونه خطاها رو کم کنه و دقت و کارایی رو بالا ببره. این سیستم بهت این امکان رو میده که برچسبها و تگهای RFID رو خودت چاپ و کدگذاری کنی و از اینکه بدون اشتباه باشه مطمئن شی.
انواع نوار انکودر
تو دستگاه چاپ بنر، یه قطعه حساس به نام سنسور نوار انکودر داریم که خیلی مهمه. این نوارها دو جورن، یکیش 180LPI که طولش 4200 میلیمتر و عرضش 15 میلیمتره، یکی دیگه 360LPI که طولش 5000 میلیمتر و عرضش همون 15 میلیمتره. بسته به دستگاه چاپت، باید یکیشو انتخاب کنی.
| نوع | طول | عرض | کاربرد |
| 180LPI | 420~500 cm | 15 mm | دستگاه چاپ بنر زار 128، کونیکا 512، اکوسالونت و… |
| 360LPI | 420~ 500 cm | 15 mm | دستگاه چاپ بنر کونیکا 512 آی، 1024 و… |
دستگاه چاپ بنر من چه نوار انکودری دارد؟
- زار 128 – کونیکا 512 – اکوسالونت: 180LPI
- کونیکا 512 آی: 360LPI
تاثیر آسیب به نوار انکودر بر عملکرد دستگاه چاپ چقدر است؟
اگه به نوار انکودر آسیب برسه یا کثیف شه، ممکنه دستگاه چاپ دچار مشکل بشه. یعنی سنسورها نمیتونن دقیق بفهمن که کریج چاپ کجاست و این میتونه باعث اشتباهات مختلفی بشه، مثل ارورهای کامپیوتری، یا اینکه جاهایی از کاغذ چاپ نشه، یا چاپ بهم ریخته و شطرنجی بشه. پس خیلی مهمه که نوار انکودر رو درست نگهداری کنیم تا کیفیت و دقت چاپمون بالا بمونه.
دستگاههای دیگری هم از نوار انکودر استفاده میکنند؟
آره، کلی دستگاه هست که از این نوار انکودر استفاده میکنن. نه تنها تو دستگاههای چاپ که قبلاً گفتیم، بلکه تو ماشینهای سیانسی، آسانسورها، روباتهای کارخونه، دستگاههای بستهبندی، معادن و همینطور دستگاههای پرس هم دیده میشه. اینا از نوار انکودر برای فهمیدن دقیق سرعت، جایی که هستن، زاویه و جهت حرکت میلهها و محورها استفاده میکنن.
سنسور انکودر H9730 و H9740 در دستگاههای چاپ بنر و اکوسالونت
معرفی سنسور انکودر
سنسور انکودر یکی از قطعات کلیدی در دستگاههای چاپ بنر و اکوسالونت است که وظیفه آن کنترل دقیق موقعیت و حرکت هد چاپ است. این قطعه با خواندن نوار انکودر (Encoder Strip) باعث میشود هد دستگاه با دقت میکرونی حرکت کند و چاپ، بدون لرزش یا خطا انجام شود. درواقع، سنسور انکودر مغز موقعیتیابی دستگاه محسوب میشود.
دو مدل رایج در این دسته، H9730 و H9740 هستند که هر دو از ساختار اپتیکی و تکنولوژی کوادراتور (سیگنال A/B) استفاده میکنند.
تفاوت مدلهای H9730 و H9740
تفاوت اصلی این دو سنسور در رزولوشن نوار انکودر است:
| مدل سنسور | رزولوشن نوار سازگار | نوع کاربرد |
|---|---|---|
| H9730 | 180 LPI / DPI | مناسب دستگاههای اقتصادی و چاپهای استاندارد |
| H9740 | 360 LPI / DPI | مخصوص دستگاههای با دقت و رزولوشن بالا |
اگر نوار انکودر دستگاه شما ۱۸۰LPI است باید از مدل H9730 استفاده کنید، اما برای نوارهای ۳۶۰LPI مدل H9740 انتخاب صحیح خواهد بود. استفاده از مدل اشتباه باعث ایجاد باندینگ، لرزش هد و خطای مکانیابی میشود.
تفاوت نسخههای «با سیم» و «بدون سیم»
سنسورهای H9730 و H9740 در دو نوع عرضه میشوند:

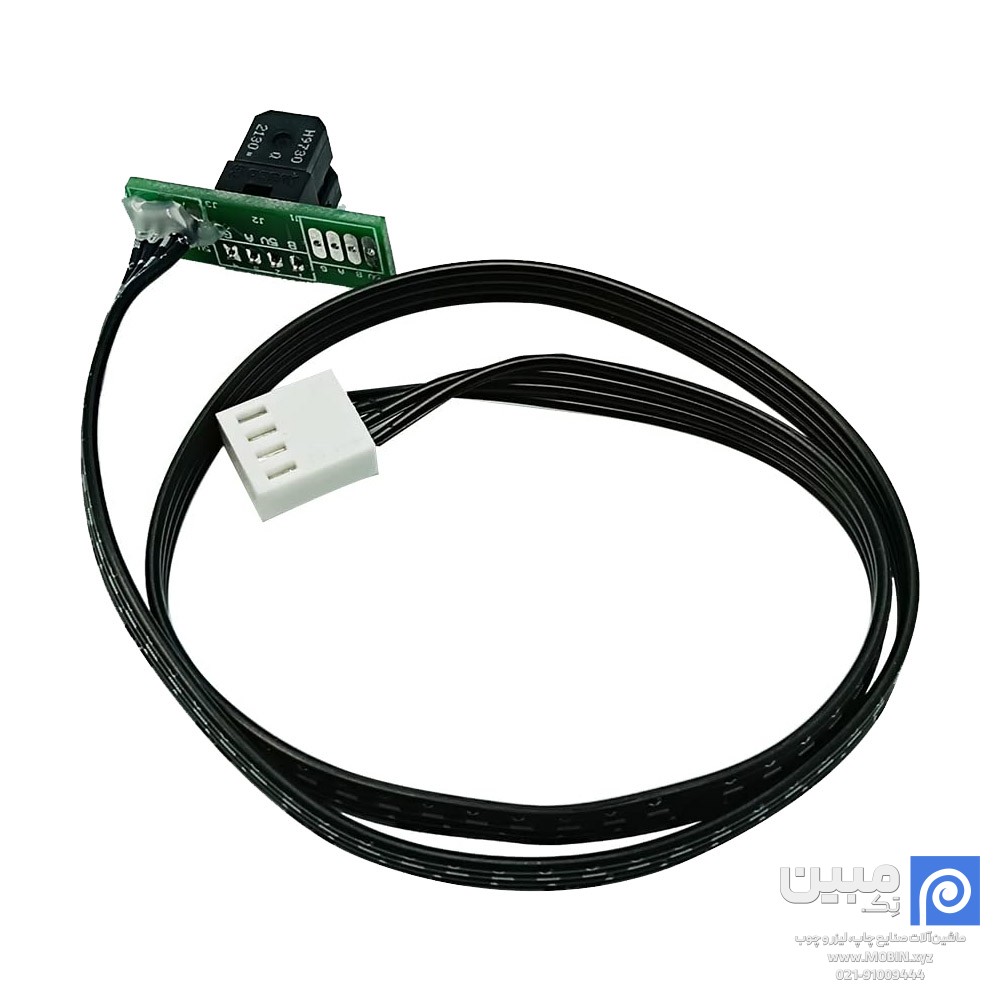

- مدل با سیم (With Cable): دارای کابل و کانکتور آماده (۴ تا ۶ پین) برای اتصال مستقیم به برد اصلی.
- مدل بدون سیم (No Cable): فقط ماژول سنسور است و کاربر باید کابل یا سوکت را جداگانه نصب کند.
هر دو مدل از لحاظ عملکرد یکساناند، اما نسخه با سیم نصب سریعتر و مقاومتری در برابر نویز محیطی دارد.
مشخصات فنی سنسور انکودر H9730 / H9740
- ولتاژ کاری: ۵ ولت DC
- نوع خروجی: دو سیگنال دیجیتال A و B (Quadrature)
- نوع حسگر: اپتیکی (Infrared Optical Sensor)
- کاربرد: دستگاههای چاپ بنر، اکوسالونت، یووی و رولبهرول
- برندهای سازگار: Allwin، Yaselan، MyJet، Gongzheng، Mutoh و دیگر دستگاههای همرده
- ساختار خروجی: ۴ پین (VCC, GND, A, B) یا ۶ پین در بعضی مدلها
نشانههای خرابی سنسور انکودر
اگر دستگاه چاپ شما دچار مشکلات زیر شده است، احتمال خرابی سنسور انکودر بسیار بالاست:
- چاپ خطوط ناهماهنگ یا لرزش هد در حرکت
- خطای Home یا عدم تشخیص موقعیت هد
- چاپهای ناصاف با باندهای افقی (Banding)
- صدای ناهنجار یا توقف ناگهانی هد
در این موارد، ابتدا نوار انکودر را با الکل ایزوپروپیل تمیز کنید و فاصله شیار سنسور تا نوار را بررسی کنید. درصورت رفع نشدن مشکل، سنسور باید تعویض شود.
نکات مهم در هنگام خرید و تعویض
- قبل از خرید، رزولوشن نوار انکودر دستگاه را بررسی کنید.
- نسخه با سیم را برای نصب سریعتر و کاهش نویز محیطی ترجیح دهید.
- در مدلهای پرسرعت یا رزولوشن بالا، استفاده از سنسورهای دارای هد اصلی Avago یا Omron توصیه میشود.
- پس از تعویض سنسور، در برخی دستگاهها لازم است کالیبراسیون مجدد (Encoder Calibration) انجام شود.

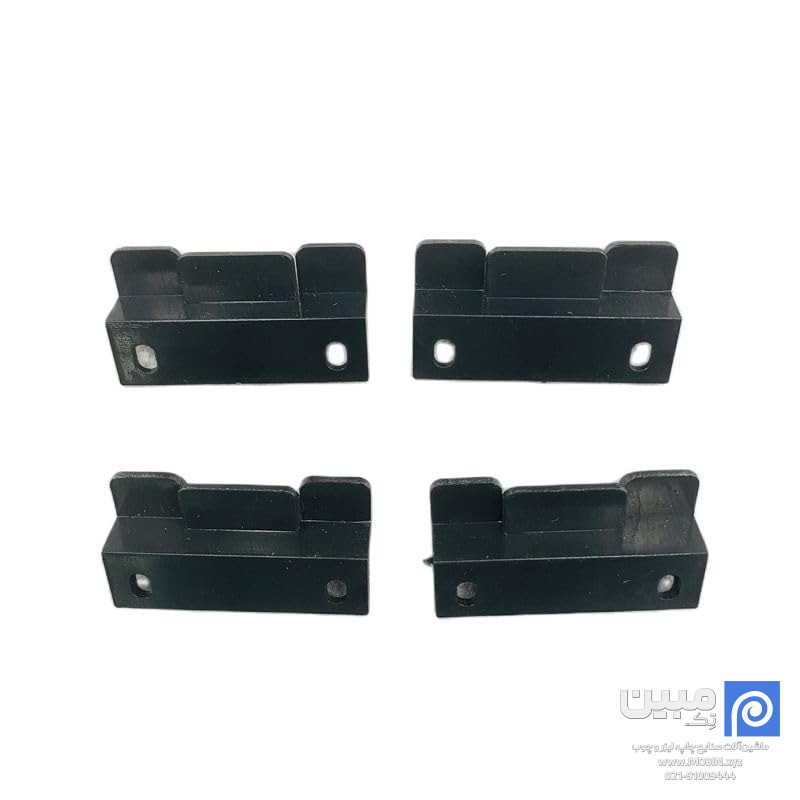

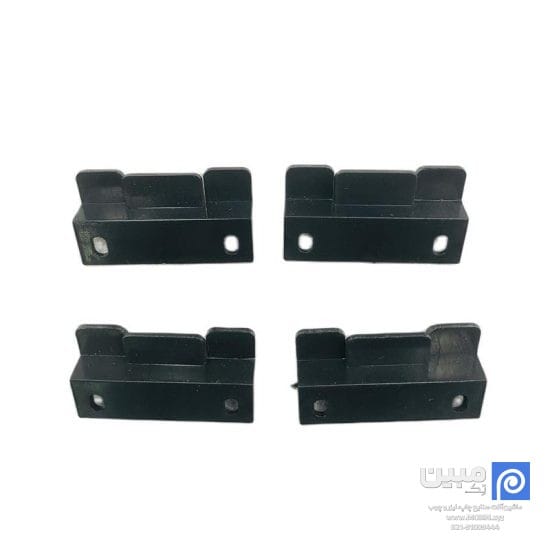

پایه انکودر چیست؟
پایه های پلاستیکی که در سراسر دستگاه چاپ نصب میشه که نوار انکودر رو به بدنه دستگاه نگه میداره.
گیره انکودر چیست؟
گیره فلزی و فنری شکلی که اول و آخر دستگاه بنر نصب میشه و از دو طرف، نوار انکودر رو میکشه که صاف بایسته.
سوالات متداول
طول نوار انکودر چقدره؟
طول نوار انکودر 450 سانتیمتر است که بیشتر از نیاز دستگاه های چاپ بنر عرض 320 است.
عرض نوار انکودر چقدره؟
عرض نوار انکودر 15 میلیمتر است.
منظور از 180 lpi چیه؟
نوار انکودر معمولا دارای 3 نوع 150، 180 و 360 lpi است. متداول ترین نوع مورد استفاده در دستگاه های کونیکا 512 و زار 128، مدل 180 است.
تفاوت درجه 1 با درجه 2 چیه؟
منبع تامین هر کدام متفاوت است و طبق گزارش مشتریان، میزان خرابی درجه 2 از درجه 1 بیشتر است. البته این مورد 100% نیست بلکه اظهارات اغلب مشتریان است.
توضیحات تکمیلی
| نوع | پایه انکودر, سنسور انکودر با سیم, سنسور انکودر بدون سیم, گیره انکودر, نوار انکودر 180, نوار انکودر 360 |
|---|---|
| مدل | درجه 1, درجه 2 |
